Darstellung von Bohrprofilen
Normen zur Darstellung von Bohrprofilen
Ordnen Sie der nachfolgend aufgeführten Inhalte zum Thema Darstellung von Bohrprofilen einer Norm zu!
| Formblatt Schichtenverzeichnisse |
DIN 4023 |
| Signaturen | ISO 14688-1 |
| Beschreibung von Böden | ISO 22475-1 |
Signaturen für Bohrprofile

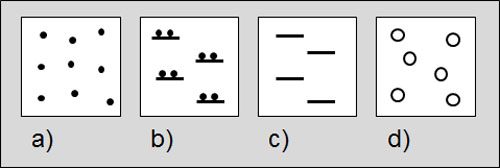

Ordnen Sie den nachfolgend abgebildeten Signaturen eine Bodenart zu. Benutzen Sie die vorhandenen leeren Kästchen und tragen Sie a - c ein.
Ordnen Sie den nachfolgend abgebildeten Signaturen eine Bodenart zu!
| 1) Kies |
|
| 2) Sand | |
| 3) Schluff | |
| 4) Ton |
Grundwasserstand
Welchen Grundwasserstand zeigt ein geschlossenes Dreieck an?
|
Wasserstand nach Bohrende
| |
|
Ruhewasserstand
| |
|
Wasserstand angebohrt
|
Bewertung einer Rammsondierung
Welcher Lagerungsdichte entspricht die Schlagzahl N10=10 einer DPH in einem weitgestuften
Kiessand (GW) im Grundwasser?
|
locker
| |
|
mitteldicht
| |
|
dicht
|
Labortermin 6

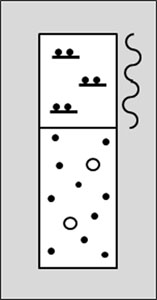

Geben Sie für das dargestellte Bohrprofil die Bodenarten der beiden Schichten an und benennen Sie die gekennzeichnete Konsistenz.
HS Bielefeld - Labor für Bodenmechanik - Prof. Dr.-Ing. Antje Müller-Kirchenbauer - Dipl. Ing. (FH) Holger Paetsch
