Nachweis auf Druck und Zug

Warum unterscheidet man zwischen Druck/Zug senkrecht bzw. parallel zur Faser?

	a)	Es wird gar nicht unterschieden.
	b)	Eine Kraft senkrecht zur Faser ist meist größer als parallele Kräfte.
	c)	Holz ist ein anisotroper Werkstoff und hat daher senkrecht zur Faser eine höhere Druck- und Zugfestigkeit.
	d)	Holz ist ein anisotroper Werkstoff und hat daher parallel zur Faser eine höhere Druck- und Zugfestigkeit.
	e)	Je nach Nutzungsklasse ist Holz mal senkrecht, mal parallel zur Faser widerstandsfähiger.
Richtig.Leider falsch.Your answer has been saved.

Druck senkrecht zur Faserrichtung

Betrachtet wird eine Pfette mit folgenden Eigenschaften:

Pfette: b/h = 12/20 cm
Stütze: b/h = 12/12 cm
Stütze und Pfette: GL32h
Nutzungsklasse: 1
Lasteinwirkungsdauer (KLED): lang

Führen Sie den Nachweis der Auflagerpressung für Druck senkrecht zur Faserrichtung!

Druck senkrecht zur Faserrichtung

Betrachtet wird eine Pfette mit folgenden Eigenschaften:

Pfette: b/h = 12/24 cm
Stütze: b/h = 12/12 cm
Stütze und Pfette: NH C24
Nutzungsklasse: 1
Lasteinwirkungsdauer (KLED): mittel

Führen Sie den Nachweis der Auflagerpressung für Druck senkrecht zur Faserrichtung!

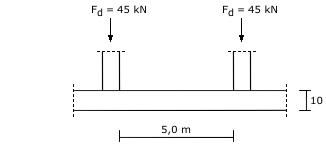

Druck senkrecht zur Faserrichtung

Betrachtet wird eine Schwelle mit folgenden Eigenschaften:

Schwelle: b/h = 20/10 cm
Stiel: b/h = 8/20 cm
Schwelle und Stiel: NH C24
Nutzungsklasse: 1
Lasteinwirkungsdauer (KLED): lang

Führen Sie den Nachweis der Schwellenpressung für Druck senkrecht zur Faserrichtung!

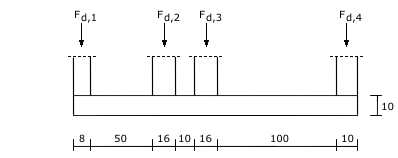

Druck senkrecht zur Faserrichtung

Betrachtet wird eine Schwelle mit folgenden Eigenschaften:

Schwelle: b/h = 14/10 cm
Stiele: b/h = 8/14 cm, 2 x 16/14 cm, 10/14 cm
Schwelle und Stiel: NH C24
Nutzungsklasse: 1
Lasteinwirkungsdauer (KLED): kurz

Bestimmen Sie die zulässigen Bemessungswerte der Stiellasten!

Druck senkrecht zur Faserrichtung

Betrachtet wird ein Balken mit folgenden Eigenschaften:

Balken: b/h = 10/18 cm
Wand: l_A = 10 cm
Der Balken soll zum Vergleich in:
a) Nadelvollholz C24
b) Brettschichtholz GL24c
c) Laubholz D30
ausgeführt werden.
Nutzungsklasse: 1
Lasteinwirkungsdauer (KLED): kurz

Bestimmen Sie anhand von Druck- und Schubnachweis die jeweils zulässigen Bemessungswerte der Auflagerkraft!

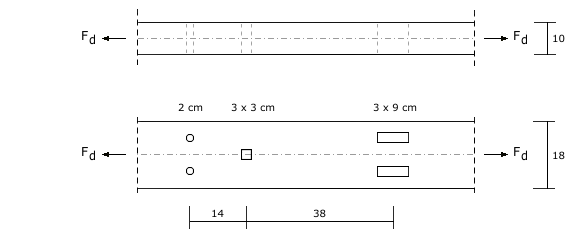

Zug mit Durchbrüchen und Bohrungen

Betrachtet wird ein Zugstab:

Balken: b/h = 10/18 cm
Balken: NH C24
Nutzungsklasse: 2

Führen Sie den Tragfähigkeitsnachweis mit folgenden Lastfällen:

a) F_d = 60 kN und KLED ständig
b) F_d = 100 kN und KLED kurz

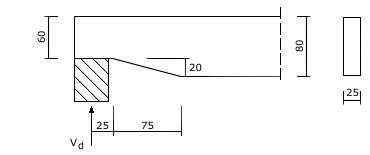

Schubspannungsnachweis

Ein ausgeklinkter Balken aus BSH GL28h trägt eine Auflagerkraft von V_d = 60 kN ein (vgl. Skizze, Maße in cm).
Die Nutzungsklasse ist NKL 1 und die Lasteinwirkungsdauer KLED = mittel.

Führen Sie den Schubspannungsnachweis!
