InCamS@BI: Experimentalphysikerin Judith Bünte überträgt Analysemethoden von Metallen auf Kunststoffe

Bielefeld (hsbi). Mit Schutzbrille und Handschuhen öffnet Judith Bünte vorsichtig einen unscheinbaren Behälter und holt einen zylinderförmigen Gegenstand heraus. Es dampft aus dem oberen Ende. Bünte kippt den Rauch in ein drei Meter hohes Gerät: das Transmissionselektronenmikroskop. Es ist dampfender Flüssigstickstoff, den die Experimentalphysikerin nutzt, um ihre Probe sauber zu halten. Zurzeit arbeitet sie noch mit Proben aus Metall, künftig möchte sie Kunststoffproben analysieren. Die 24-Jährige ist Teil von InCamS@BI, dem Innovation Campus for Sustainable Solutions, einem Transferprojekt der Hochschule Bielefeld (HSBI) und der Universität Bielefeld. In den Laboren der Experimentalphysik der Universität zeigt sie, welche Geräte sie dafür nutzt.

Mit dem Elektronenstrahl durch die Probe

Der Eingang zu dem modernen Gebäude ist verglast, durch die Front sind die neongelben Wände schon zu sehen. Drei Türen werden passiert, dann stehen die Besucher in einem kleinen Flur. Von hier gelangt man zum Reinraum, zum Rasterelektronenmikroskop (REM) und zum Transmissionselektronenmikroskop (TEM). Wer lediglich ein kleines Mikroskop auf einem Tisch erwartet, wird überrascht: In Raum E0-311 steht ein riesiges unförmiges graues Gerät, das den größten Teil des Raums einnimmt und durch Kabel mit verschiedenen weiteren Elementen verbunden ist. Auf einem Schreibtisch neben dem TEM sind verschiedene Steuerungseinheiten, drei Bildschirme, Tastatur und Maus zu finden. Bünte kennt das komplizierte TEM gut – bereits für ihre Masterarbeit hat sie hier viel Zeit verbracht.

In einem Transmissionselektronenmikroskop werden Elektronenstrahlen auf eine Probe gerichtet und durchdringen diese, sofern sie dünn genug ist. Die Elektronen werden durch die Probe gestreut und von einem Detektor auf der anderen Seite „aufgefangen“. Je nachdem, auf welche Atome sie treffen, verhalten sie sich anders. Die unterschiedlichen Wechselwirkungen haben einen Einfluss auf beispielsweise die Energie und den Austrittswinkel. Die Wechselwirkungen verraten, aus welchen Bereichen der Probe die Elektronen gestreut werden.

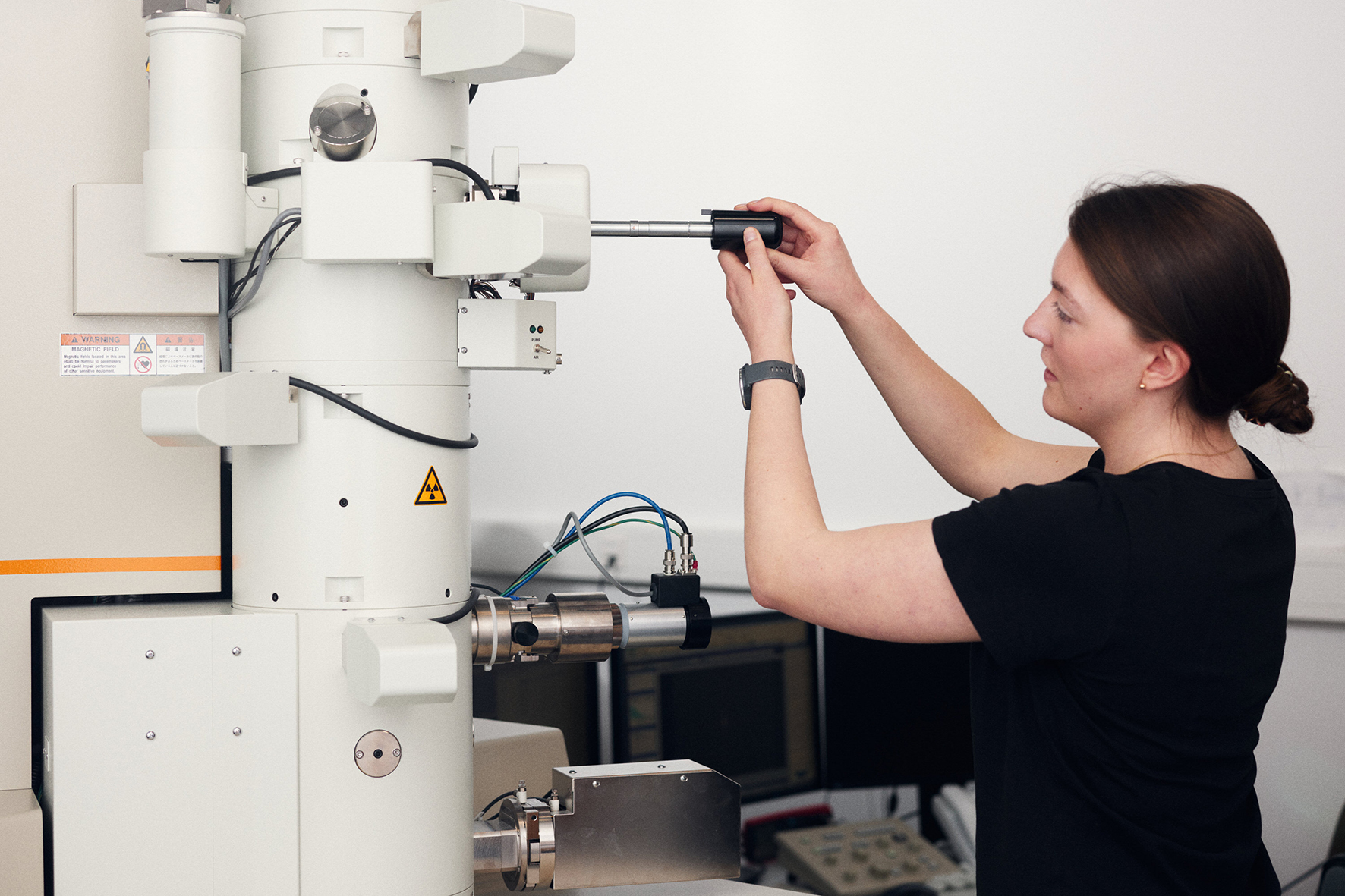

In einem Halter platziert die Forscherin die Metallprobe, die im Durchmesser etwa drei Millimeter beträgt. „Das hier ist eine Probe aus dem Metall Kobalt. Eine Kollegin hat sie in einer sogenannten Sputteranlage hergestellt, weil wir für das TEM sehr dünne Proben benötigen. Auf der 50 Nanometer dünnen Kobaltschicht ist noch eine zwei Nanometer Schicht aus Ruthenium, die die Probe vor Oxidation schützen soll.“ Bünte schiebt den Halter in das TEM, legt einen Schalter um. Die Probe ist jetzt in einer Schleuse, die verhindert, dass Luft von außen in das Gerät gelangt. Um zu verhindern, dass während der Untersuchung noch Restgasmoleküle an der Probe haften, füllt sie ein Dewargefäß an der Säule des TEM mit Flüssigstickstoff. Dieser dient als Kältemittel, da er eine Temperatur weit unter dem Gefrierpunkt von Wasser aufrechterhalten kann – in diesem Fall minus -196,15 Grad Celsius. Der Stickstoff kühlt einen „Kupferkühlfinger“, der sich oberhalb der Probe im TEM befindet und an dem unerwünschte Gase kondensieren. Damit bleibt die Probe rein und kann nun im TEM analysiert werden. Im Gerät herrscht ein Vakuum, damit die Luftmoleküle die Elektronenstrahlen nicht ablenken.

Atome in Kunststoffen sichtbar machen

„Wir sehen hier nur winzige Ausschnitte der Probe. So klein, dass wir einzelne Atomsäulen und Kristallgitter betrachten können“, erklärt Bünte, die sich die Ergebnisse gemeinsam mit Prof. Dr. Andreas Hütten am Bildschirm anschaut. Er ist ihr Doktorvater, hat bereits ihre ersten wissenschaftlichen Arbeiten betreut und bringt sich in InCamS@BI als ihr Mentor ein. Sie sind Teil der InCamS@BI-Forschungsgruppe Analytik und Materialentwicklung. Die Gruppe ist an der Universität Bielefeld angesiedelt und besteht ihrerseits aus drei Arbeitsgruppen: AG Prof. Dr. Andreas Hütten, AG Prof. Dr. Harald Gröger und AG Prof. Dr. Dario Anselmetti. Judith Bünte ist als Technologiescout in der Gruppe von Andreas Hütten und promoviert bei dem Experten für die Physik von Nanostrukturen, der seit 1997 an der Universität forscht und lehrt.

 Zurück ins Labor: Ein weiteres Gerät, das hier zum Einsatz kommt, ist die FIB. Das steht für Focused Ion Beam, zu Deutsch: fokussierter Ionenstrahl. Hier wird mit hochenergetischen Ionen aus einer Probe ein Stück herausgeschnitten und mit dem Rasterelektronenmikroskop (REM), das in der FIB integriert ist, untersucht. Anders als beim TEM wird im REM ein Elektronenstrahl in einem festgelegten Muster über die Probe geführt. Der Strahl geht nicht durch die Probe hindurch, sondern wird zurückgestreut. Sowohl REM, TEM als auch FIB werden zurzeit für metallische oder biologische Proben genutzt. „Mich begeistert hier am meisten, dass ich mit den Mikroskopen tatsächlich die Atomsäule sehen kann“, erzählt die Doktorandin. „Es ist ein gutes Gefühl, wenn man die Einstellungen so an die Probe angepasst hat, dass saubere Bilder entstehen. Im besten Fall erfahren wir durch die Aufnahmen etwas Neues, das uns weiterbringt.“

Der nächste Schritt: Methoden zur Metallanalyse auf Kunststoffe übertragen

Im Projekt InCamS@BI ist es Büntes Aufgabe, diese Methoden an Kunststoffen auszuprobieren. „Zurzeit bin ich noch viel in der Literaturrecherche. Ich lese wissenschaftliche Publikationen, die es dazu schon gibt, und überlege, wie wir vorgehen können. Denn je nach Kunststoffart müsste die Methode angepasst werden“, so Bünte. „Die Schwierigkeit ist, dass die Atome in Kunststoffmolekülen sehr leicht sind im Gegensatz zu Metallen. So werden die Elektronen kaum abgelenkt und auf den Bildern ist zu wenig Kontrast. Eine Frage lautet deshalb: Wie können die Forschenden Kunststoffe besser sichtbar machen?“ Eine weitere Herausforderung: Kunststoffe werden durch die Energie des Elektronenstrahls schnell zerstört. Bünte und Hütten tauschen sich viel aus, diskutieren, probieren Neues.

Hütten hat schon in verschiedenen anderen Projekten mit Forschenden der HSBI zusammengearbeitet und weiß, dass sich die Interdisziplinarität lohnt: „Unser Team knüpft jetzt an die analytische Arbeit im Centrum für interdisziplinäre Materialforschung und Technologieentwicklung, kurz CiMT, an. Dort haben wir Toolboxen zur Bestimmung der Alterungsmechanismen von verschiedenen Polypropylen-Werkstoffen entwickelt, die wir nun auf die Herausforderungen des InCamS@BI-Projekts anwenden können.“ An Toolboxen, genauer gesagt, an einer Toolbox für die Optimierung der Wiederverwendung von Kunststoffen, arbeitet jetzt die Forschungsgruppe Analytik und Materialentwicklung. Die Toolboxen sollen Unternehmen künftig dabei unterstützen, zirkulär zu wirtschaften.

Ein Beitrag zur Nachhaltigkeit

„Je mehr ich mich auf wissenschaftlicher Ebene in die Kunststoffthematik einarbeite, desto schwieriger erscheint es mir, diese Thematik an die Gesellschaft, an Fachfremde, an naturwissenschaftliche Laien heranzutragen“, sagt Bünte. Denn auch das ist Ziel von InCamS@BI: Wissen und Ideen nicht nur mit der Wirtschaft auszutauschen, sondern auch mit der Gesellschaft. Und gerade für die ist die Materialforschung im Bereich Kunststoffe enorm relevant: Kaum jemand kommt ohne Kunststoffprodukte im Alltag aus. „Es gibt viele Herausforderungen, die mit Kunststoffen einhergehen – die Vermüllung unserer Meere ist nur eines davon. Umso spannender finde ich es, dass wir hier in Bielefeld, in der Forschung, unseren Beitrag zu mehr Nachhaltigkeit leisten können.“ (gs)

Über InCamS@BI

Mit InCamS@BI, dem Innovation Campus for Sustainable Solutions, positioniert sich die HSBI als innovative Transferakteurin im Feld der Kreislaufwirtschaft. In dem fächerübergreifenden Projekt werden Ideen generiert und Lösungen entwickelt, um Kunststoffe und deren Handhabung für eine Kreislaufwirtschaft zu optimieren. Mit innovativen Formaten und einem interdisziplinären Team gestaltet InCamS@BI den Austausch zwischen Wissenschaft, Wirtschaft und Gesellschaft.

In dem Projekt werden forschungsbasierte Transferstrukturen systematisch entwickelt, aufgebaut und erprobt.InCamS@BI wird im Rahmen der Bund-Länder-Initiative „Innovative Hochschule” von 2023 bis 2027 gefördert.
